Projets réalisés et cas clients : réduction des émissions sonores de produits industriels et développement de produits anti-bruit
Réalisations

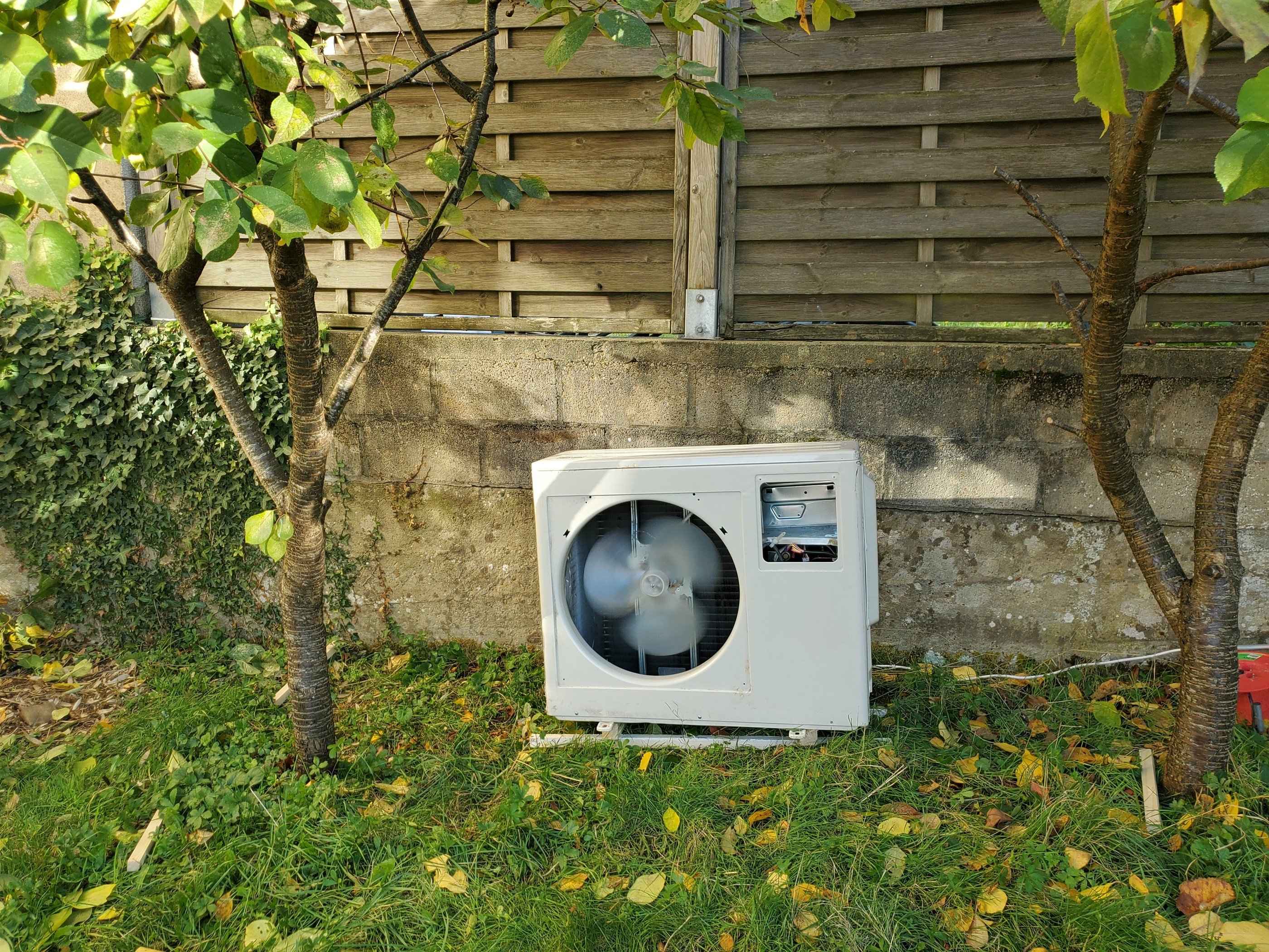

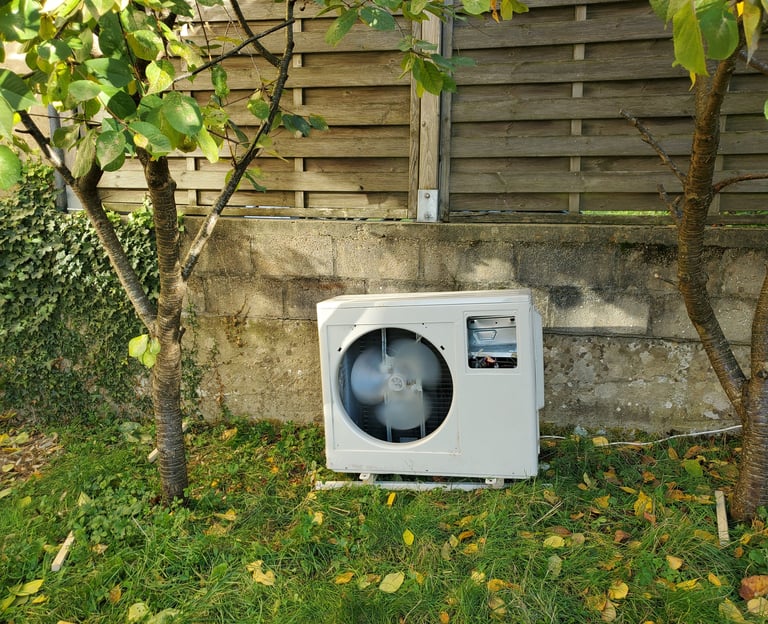

Caisson anti-bruit d'unité extérieure de pompe à chaleur, Sil'PUMP - Projet Interne
Ce projet interne consiste à développer et industrialiser un caisson acoustique de PAC : une solution permettant de réduire le bruit des unités extérieures de pompes à chaleur (PAC), tout en perturbant le moins possible leur flux d'air.
La technologie au cœur du produit a été brevetée. Le produit a été simulé, designé, prototypé, testé en centre d'essais acoustiques.
Le produit fini sera bientôt révélé.
Résultats obtenus :
Réduction de la puissance sonore de la PAC jusqu'à 9 dB(A) - Courbe d'insonorisation et détails
Pertes de charge très faibles grâce à une technologie brevetée
Coût de revient maîtrisé permettant d'envisager une commercialisation à un prix 2 fois plus faible que les caissons à l'efficacité acoustique similaire.
Auvent acoustique d'entrée d'air lavable, Sil'FLOW 172 - Projet Interne
Ce projet interne a consisté à développer et industrialiser une solution permettant de réduire le bruit des entrées d'air de fenêtre : un auvent acoustique entièrement lavable.
Le produit emploie des résonateurs de Helmholtz pour remplir sa fonction d'insonorisation tout en laissant passer le flux d'air.
Résultats obtenus :
Insonorisation supérieure aux produits du marché : Dnew+Ctr augmenté jusqu'à +4 dB
Perte de charge très faible : flux d'air identique qu'avec un auvent standard d'entrée d'air
Nettoyage complet du produit à l'eau
Panneaux acoustiques en pliage de polymère - Codéveloppement
La start-up Eclore possède une expertise théorique et pratique de pliage de polymères pour fabriquer des composants robotiques.
La mission consiste à co-développer avec cette start-up un panneau acoustique absorbant réalisé à l'aide de sa technologie de pliage de polymères. SIL&ADD apporte l'expertise acoustique, Eclore apporte l'expertise en pliage de polymère.
Pour ce faire, la cellule unitaire fabriquée par pliage de polymère a été étudiée en plusieurs variantes (modélisation, essais normés, recalage du modèle) et des recherches applicatives ont été effectuées (analyse marché, opportunités). Par la suite, une solution prometteuse à base de la cellule unitaire retenue sera développée.
Panneau absorbant innovant - Sur-expertise
La start-up Echo Silence développe des matériaux acoustiques avancés, durables et performants.
La mission a consisté à intervenir en sur-expertise pour développer plusieurs variantes d'un panneau acoustique absorbant le bruit sur des plages de fréquence d'intérêt, avec des fortes contraintes de compacité du produit et d'industrialisation.
Pour ce faire, plusieurs prototypes ont été conçus (idéation, CAO, discussions avec un professionnel ciblé pour l'industrialisation), analysés (simulations analytique et numériques via Comsol) et optimisés (définition des spectres d'absorption visés, mise en place et exploitation d'une méthode numérique d'optimisation).
Matériau poreux à résistivité sur mesure - Développement et fabrication
Ce projet a consisté à inventer et réaliser des disques rigides de matériaux poreux en impression 3D dans le cadre d'un projet de recherche du CNRS porté par Yves Aurégan.
Ces disques de matériaux poreux ont été assemblés sur un banc d'essais aéro-acoustique du LAUM - UMR CNRS 6613. Le montage nécessitait une solution acoustique rigide et aux dimensions précises.
Le matériau poreux a été optimisé pour présenter une résistivité conforme au cahier des charges.
Protection auditive innovante - POC
"Merci à Jean pour son professionnalisme et sa rapidité. Nous retravaillerons avec lui les yeux fermés."
Ce projet a consisté à développer une protection auditive innovante dans le cadre d'un projet de création de start-up.
Le produit s'appuie sur des composants déjà existants et des composants développés sur mesure.
La mission a demandé de sélectionner et évaluer les composants disponibles à l'achat d'un point de vue acoustique et pratique, puis de concevoir des composants sur mesure permettant d'apporter une innovation dans le domaine des protections auditives.
Résultat obtenus :
Fabrication d'un POC exploité lors d'une étude de marché terrain et de pitchs pour financement du projet
Accélération du projet de start-up
Silencieux sur mesure - Démonstrateur
Vidéo de démonstration de la conception et de la fabrication d'un silencieux conçu sur mesure pour atténuer un bruit tonal et large bande. Le silencieux est composé d'un ensemble de cavités poreuses résonantes.
Casque anti-bruit en impression 3D - Démonstrateur
Ce projet a consisté à développer un casque anti-bruit fabriqué entièrement par impression 3D, via la méthode de dépôt de fil fondu, sur une imprimante d'entrée de gamme.
La coquille du casque est constituée d'une double paroi séparée par un matériau poreux visco-élastique et d'un joint non poreux dont la fonction d'isolement acoustique est supportée par un résonateur de Helmholtz en paroi. La coquille est liée à l'arceau du casque via une liaison rotule sur glissière.
Mousse acoustique- Démonstrateur
Parfois, réduire le bruit d'un équipement ne demande pas plus qu'un peu de mousse acoustique !
Ici, une plaque de mousse de 25 mm d'épaisseur est placée sur le mur derrière une machine bruyante.
Ainsi, le bruit émis par le ventilateur à l'arrière de la machine est absorbé par la mousse au lieu d'être réfléchi par le mur. La ventilation de l'appareil est préservée, car la mousse ne bloque pas l'écoulement d'air.
Résultat : un niveau sonore réduit de 5 dB(A) au poste de travail grâce à 0.25 m² de mousse.
