Méthodologie de développement d'un produit acoustique innovant
Les principales étapes du développement du Sil'FLOW 172, un auvent acoustique d'entrée d'air sont présentées ci-dessous.
Le produit protège mieux du bruit extérieur que les produits du marché (augmentation du Dnew+Ctr jusqu'à +4 dB), ne perturbe pas le flux d'air (pertes de charges identiques avec un auvent standard) et il est 100% lavable (conformité au DTU).
D'autres études menées par SIL&ADD sont donnés sur la page Réalisations.
Analyse du problème et des solutions existantes
Pré-étude acoustique

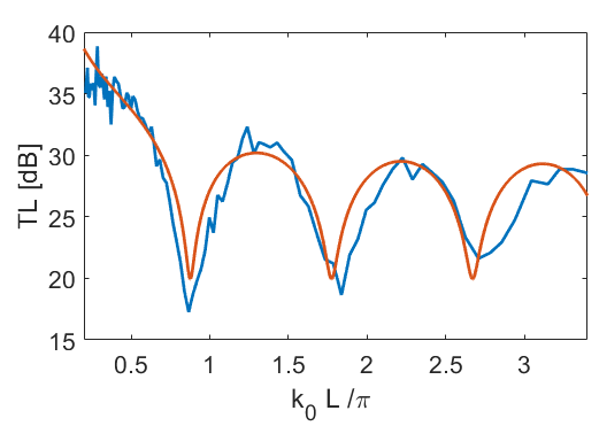

Modélisation analytique et numérique simple du produit comme un silencieux disposé sur un conduit ouvert-ouvert permettant d'appréhender les principaux phénomènes acoustiques : modes de conduit, impédance de résonateur, importance de leur position.
Benchmark
Analyse des produits disponibles sur le marché, de leurs forces (réduction du bruit, faible coût) et faiblesses (mousses acoustiques non nettoyables, esthétique). Analyse des brevets, dessins et modèles.
Analyse du problème
Les nuisances sonores extérieures entrent dans les logements via les entrées d'air. Les entrées d'air doivent combiner insonorisation, passage de flux d'air, propreté et faible coût de production.
Prototypage

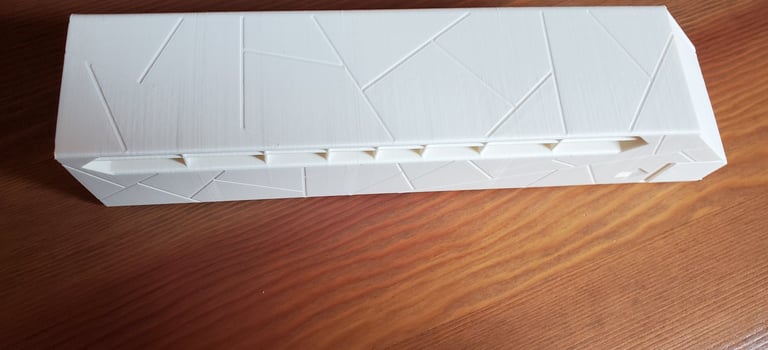

Réalisation de plusieurs prototypes successifs réalisés par impression 3D pour tester rapidement la praticité du produit et l'assemblage de ses composants.
Conception

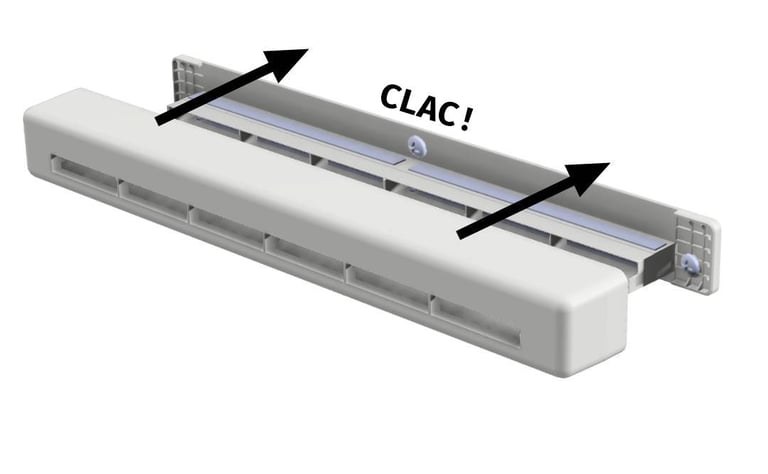

Invention du produit pour répondre au cahier des charges par conception assistée par ordinateur, CAO.
Dépôt d'une demande de brevet.
Étude et optimisation

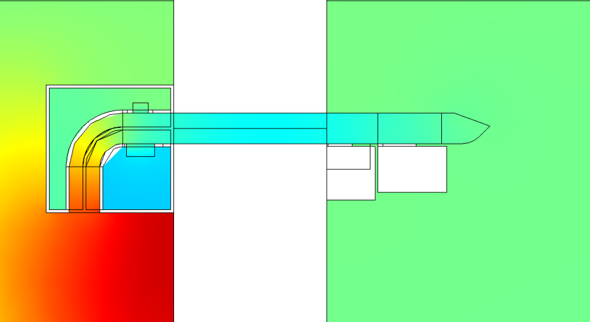

Modélisation numérique complète du produit par méthode des éléments finis via Comsol Multiphysics prédisant finement l'insonorisation du produit.
Optimisation des matériaux et de la géométrie du produit à l'aide du modèle numérique.
Conception, prototypage et optimisation numérique du produit
Industrialisation (partenaires)

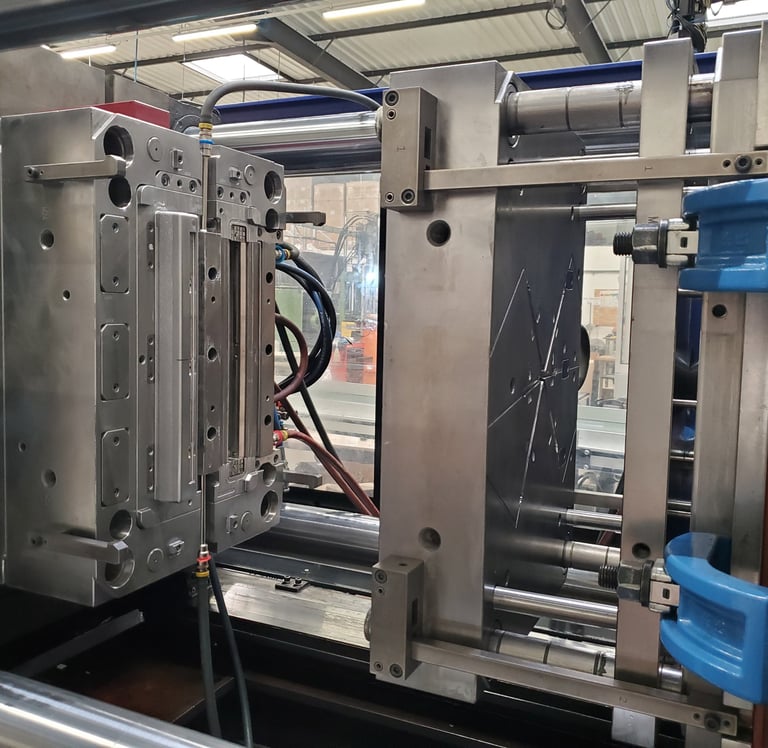

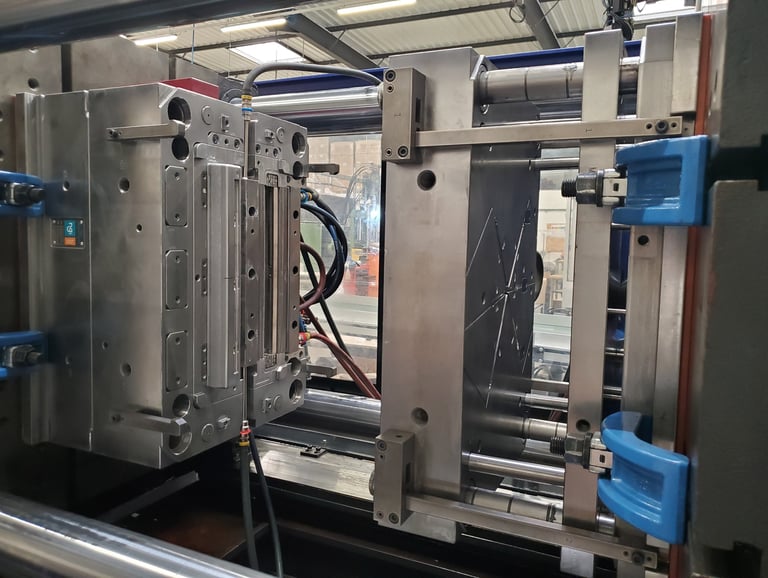

Conception du moule pour injection plastique du produit. Fabrication et test du moule sur presse à injecter en France.

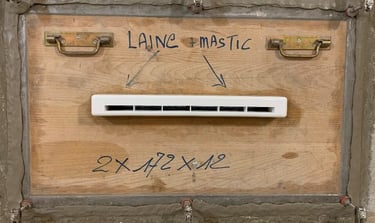

Essais en laboratoire d'essais (partenaires)
Essais normalisés de l'insonorisation en champ diffus et des pertes de charge du produit. Les essais ont été réalisés sur des prototypes puis sur le produit injecté.
Validation des simulations numériques

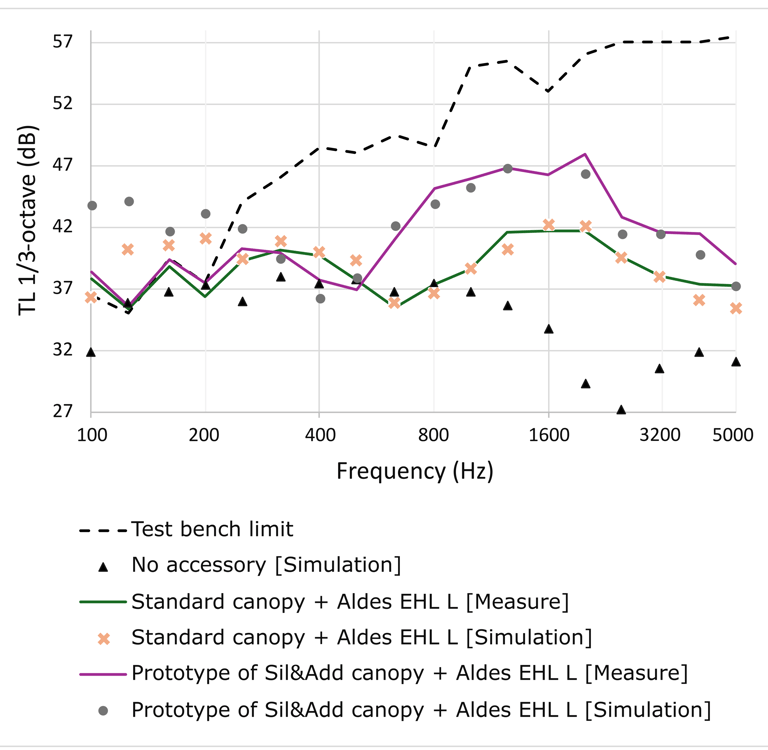

Comparaison des résultats d'essais normalisés avec les prédictions numériques : les courbes sont superposées démontrant une haute fiabilité du process numérique.
Le modèle numérique peut donc être exploité avec un haut niveau de confiance dans le cadre de l'intégration du produit dans un autre produit similaire.
Essais expérimentaux et industrialisation
La Région Pays de la Loire via Solutions & Co et Bpifrance a financé les essais expérimentaux sur prototypes au travers de l'aide PL2I "personne physique".
Depuis juillet 2024, le développement de ce produit est financé par l'État dans le cadre de France 2030. Bourse French Tech "Emergence" N° DOS0242368/00.
